緩閉止回閥

: 更新時間2023-06-09 08:29:47; 產品名稱; 型??????? 號DHH44X、DHH44H; 公稱通徑DN200~DN2000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

DHH44X微阻緩閉消聲止回閥產品概述

DHH44X微阻緩閉消聲止回閥安裝在水泵出口，靠入口介質的流速水頭作用推動蝶板開啟，同時閥體內的壓力水也流進緩閉機構的活塞后腔，將活塞從活塞腔內推出，當水流停止時(如水泵突然停止運行)，由于蝶板和重錘自重及倒流水壓力的作用，使閥瓣自動關閉，但由于活塞處于推動位置，頂住蝶板，使其不能將閥口全部關閉，還剩有20%左右的開啟截面積，使水流通過，這時就減弱了水錘壓力，當?shù)鍓涸诰忛]機構的活塞端部時，由于反作用力的產生，使活塞后腔的水阻礙活塞退回，也阻止蝶板關閉，這時只能通過微量調節閥緩緩流回閥體內，使蝶板慢慢關閉。該閥在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無噪音、運行平穩，確保使用場所環境安靜，并具有節能的效果，其用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生。本產品蝶板關閉被活塞分成先快速后緩慢兩步，達到既防止介質倒流又起消除噪音作用，特適用于工業、城市給排水管道和高層建筑加壓輸水泵的出口處。

DHH44X微阻緩閉消聲止回閥部件材料

部件名稱	材料名稱
閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
閥桿	2Cr13	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
蝶板	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
閥座	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
重錘	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10
密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
緩沖油缸	2Cr13	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
活塞	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
活塞桿	2Cr13	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2

DHH44X微阻緩閉消聲止回閥技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
設計制造	CJ/T154-2001 給排水用緩閉止回閥通用技術要求
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	CJ/T154-2001 給排水用緩閉止回閥通用技術要求
適用介質	飲用水、原水、工業循環水、海水、污水及其他非腐蝕性介質
工作溫度	0℃ ~ 80℃

DHH44X微阻緩閉消聲止回閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm			公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	B	公稱壓力 PN	公稱通徑 DN	L	H	B
10 ~ 16	200	230	550	450	10 ~ 16	700	430	1220	1080
	250	250	630	520		800	470	1320	1200
	300	270	690	590		900	510	1430	1300
	350	290	780	670		1000	550	1550	1450
	400	310	860	750		1200	630	1800	1670
	450	330	910	780		1400	710	1980	1880
	500	350	980	850		1600	790	2150	1950
	600	390	1070	970		2000	950	2550	2450

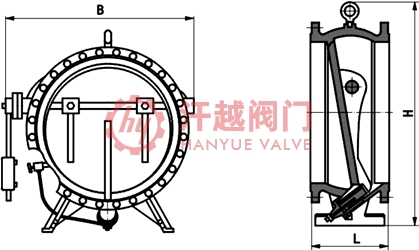

DHH44X微阻緩閉消聲止回閥結構圖

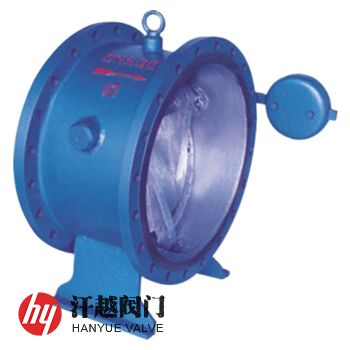

微阻緩閉消聲止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、使用介質及法蘭標準等。本產品有帶重錘和無重錘兩種，適用于公稱尺寸DN300~DN2000，公稱壓力不大于PN16，介質為水，水溫不大于55℃，用以防止破壞性停泵水錘、控制水泵反向轉速的止回閥。
