蒸汽減壓閥

: 更新時間2023-05-10 14:44:13; 產品名稱; 型??????? 號YG13H、YG13Y; 公稱通徑DN15~DN50; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

YG13H高靈敏度蒸汽減壓閥產品概述

YG13H高靈敏度蒸汽減壓閥是一種端部連接形式為G、ZG、Rc、NPT及BSP等螺紋，結構上導閥采用橫向調節型，具有高精度、高靈敏性、高穩定性等特點，適用于入口壓力變化大和流量變化大的蒸汽管路系統或工作介質為氣體或液體的管道用高靈敏度大活塞式減壓閥。本產品常用規格為G?" ~ G2"，公稱壓力PN10 ~ PN25。

YG13H高靈敏度蒸汽減壓閥結構形式和功能特點與YG43H法蘭連接高靈敏度蒸汽減壓閥完全相同，其連接方式采用便于拆卸的內螺紋，主要由主閥和導閥兩部分組成，主閥由閥座、主閥盤、活塞、缸套、彈簧等零件組成，導閥由閥座、閥瓣、膜片、彈簧、調節彈簧等部件構成。本產品適合安裝在公稱尺寸不大于DN50的管道上。

YG13H高靈敏度蒸汽減壓閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥蓋	WCB	CF8	CF3	CF8M	CF3M
3	底蓋	WCB	CF8	CF3	CF8M	CF3M
4	閥座	2Cr13	304	304L	316	316L
5	閥瓣	2Cr13	304	304L	316	316L
6	缸套	ZCuAl10Fe3	304	304L	316	316L
7	活塞	ZCuAl10Fe3	304	304L	316	316L
8	導 閥座	2Cr13	304	304L	316	316L
9	導 閥瓣	2Cr13	304	304L	316	316L
10	膜片	PH15-7Mo	304	304L	316	316L
11	主閥彈簧	50CrVA	304	304L	316	316L
12	導閥彈簧	50CrVA	304	304L	316	316L
13	調節彈簧	60Si2Mn	304	304L	316	316L

YG13H高靈敏度蒸汽減壓閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
最高進口壓力(MPa)	0.6	1.0	1.6	2.5	2.0
出口壓力范圍(MPa)	—	0.04 ~ 0.6	0.04 ~ 1.0	—	—
最小壓差(MPa)	—	0.05	0.07	—	—
設計制造	GB/T 12244-2006 減壓閥一般要求
結構長度	JB/T 2205-2013 減壓閥結構長度
螺紋尺寸	GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
性能試驗	GB/T 12245-2006 減壓閥性能試驗方法

YG13H高靈敏度蒸汽減壓閥外形尺寸

公稱壓力 PN	公稱通徑 DN	公稱尺寸 NPS	尺寸mm
公稱壓力 PN	公稱通徑 DN	公稱尺寸 NPS	L	H	H1	G
10 ~ 25 (Class150) 20	15	?	140	160	65	?"
	20	?	140	160	65	?"
	25	1	160	168	68	1"
	32	1 ?	180	185	75	1 ?"
	40	1 ?	200	185	78	1 ?"
	50	2	230	193	88	2"

YG13H高靈敏度蒸汽減壓閥結構圖

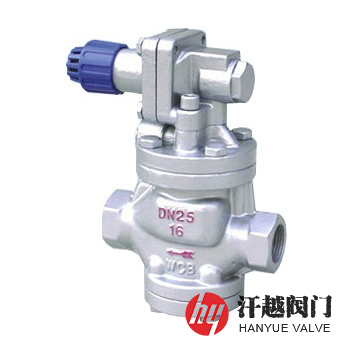

YG13H高靈敏度蒸汽減壓閥

如果你訂購了我廠蒸汽減壓閥產品，安裝時必須嚴格按照閥體上的箭頭方向保持和流體流動方向一致。如果蒸汽不清潔含有一些雜質，必須在減壓閥的上游進水口安裝過濾器(我們建議過濾精度不低于0.5mm)，具體詳情請聯系我司銷售技術人員。
